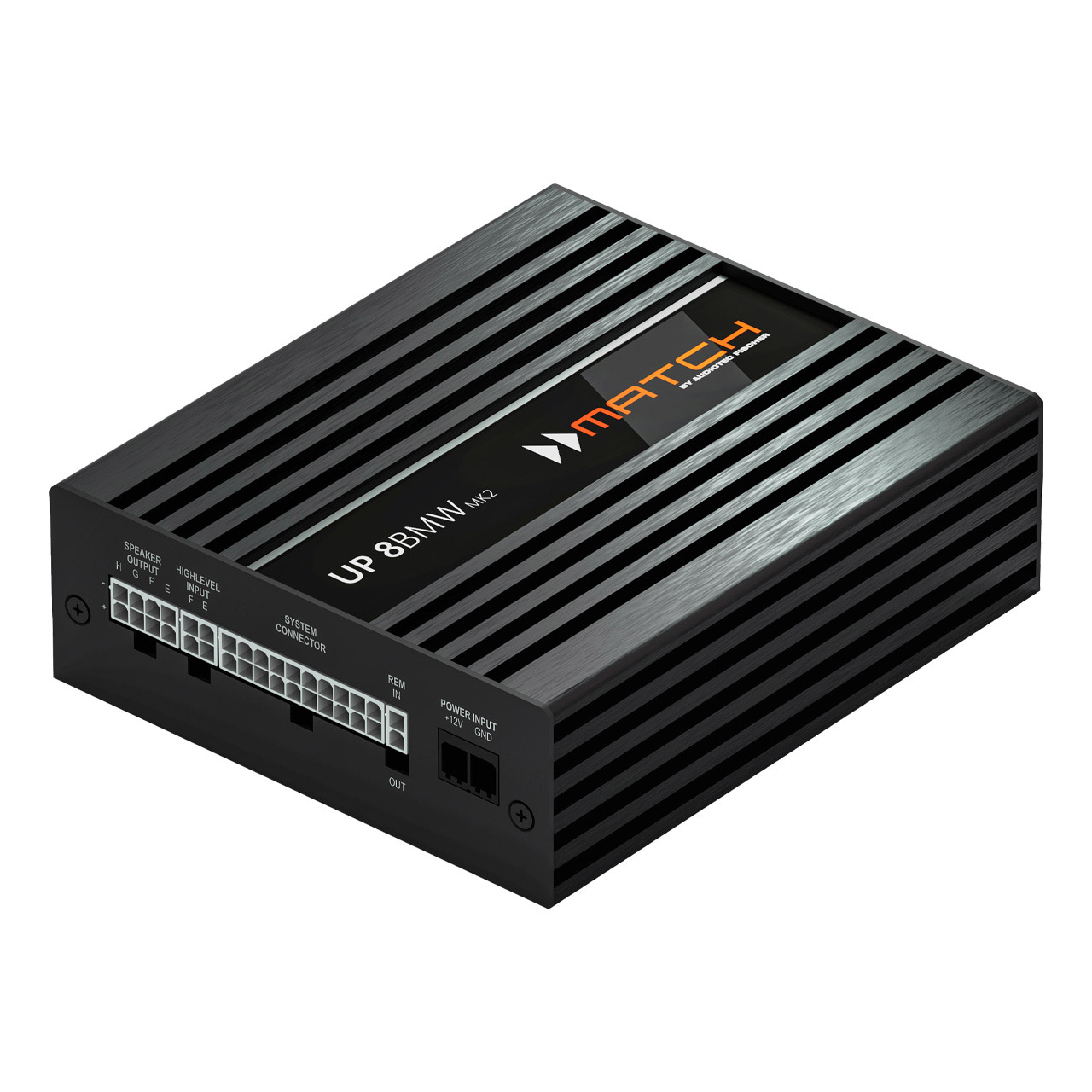

MATCH UP 8BMW MK2 Verstärker

MATCH UP 8BMW MK2 | 8-Kanal Plug & Play Upgrade-Verstärker mit integriertem 9-Kanal DSP für BMW HiFi-Soundsysteme

MATCH UP 8BMW MK2

Features

• Hocheffizienter 8-Kanal Plug & Play Upgrade-Verstärker mit integriertem 9-Kanal 64 Bit DSP für deutlich mehr Power und Dynamik bei der Musikwiedergabe
• Speziell entwickelt für BMW E & F sowie G30 / G31 (vor Facelift) Modelle mit BMW HiFi-Soundsystem (Option 676 ohne RAM)

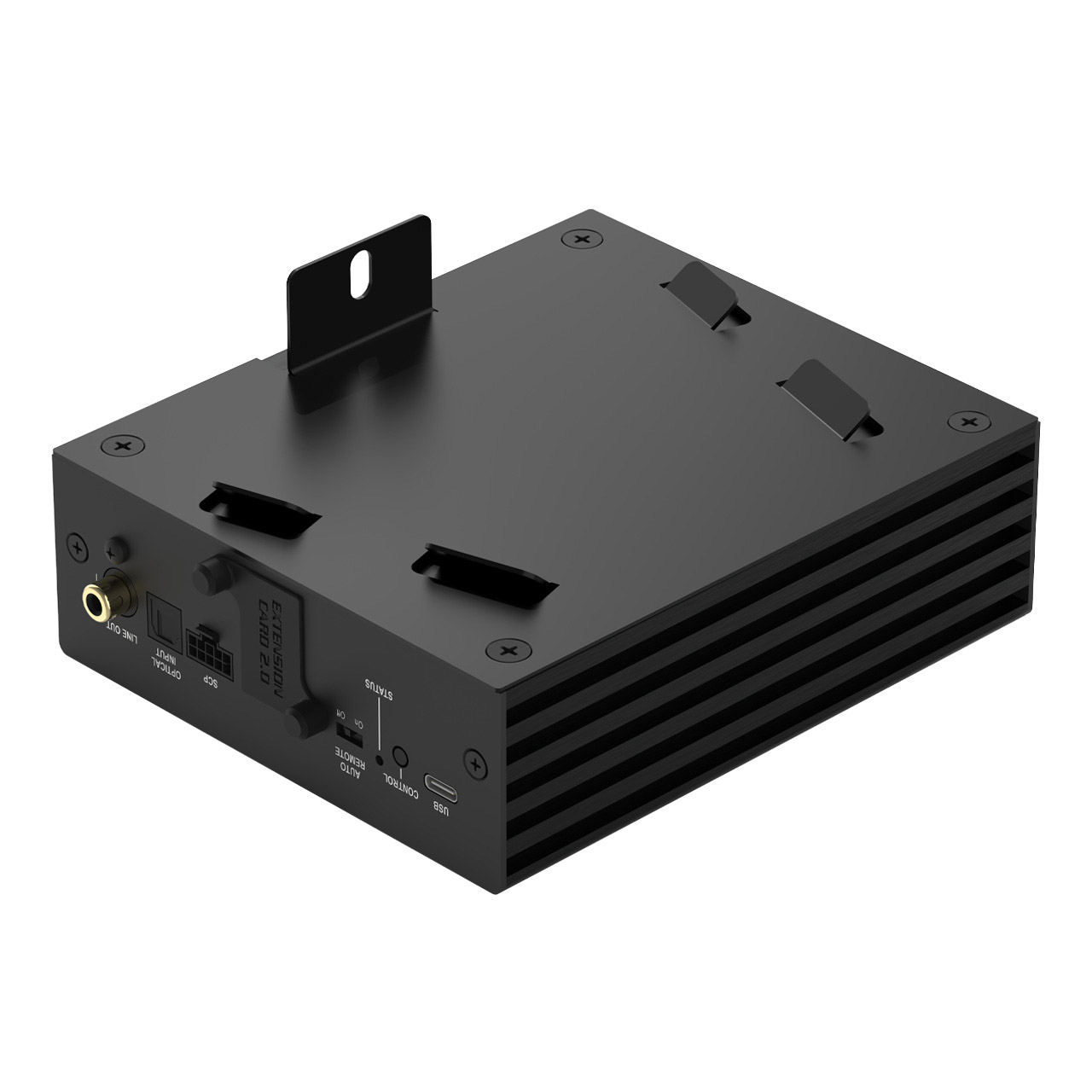

• Leichte und nahtlose Anbindung am Original-Einbauplatz mittels beiliegendem Plug & Play Anschlusskabel und BMW-spezifischer Montageplatte*
• Perfekt kombinierbar mit MATCH UPGRADE Komponenten für BMW-Fahrzeuge wie Subwoofer, 2-Wege System & Center-Lautsprecher sowie HELIX COMPOSE Lautsprechern
• ACO – Advanced 32 Bit CoProcessor-Plattform für System- und DSP-Features:
  • AISA (Advanced Signal Input Analyzer) und InputEQ zur einfachen Analyse und Korrektur der Eingangssignale
  • DLC (Dynamic Loudness Control) und RTC (Remote Tone Control) für eine lautstärkeabhängige dynamische Anpassung von Höhen und Tiefen
  • Proprietäre TuneEQ-Funktion zur automatisierten Einstellung der Eingangs-, virtuellen und Ausgangsequalizer
  • SFX-Soundeffekte – Augmented Bass Processing, RealCenter & Co.
• Stabilized Output Power-Technologie (SOP Max) für dauerhaft stabile Ausgangsleistung – durchgängig volle Performance unabhängig von der Betriebsspannung

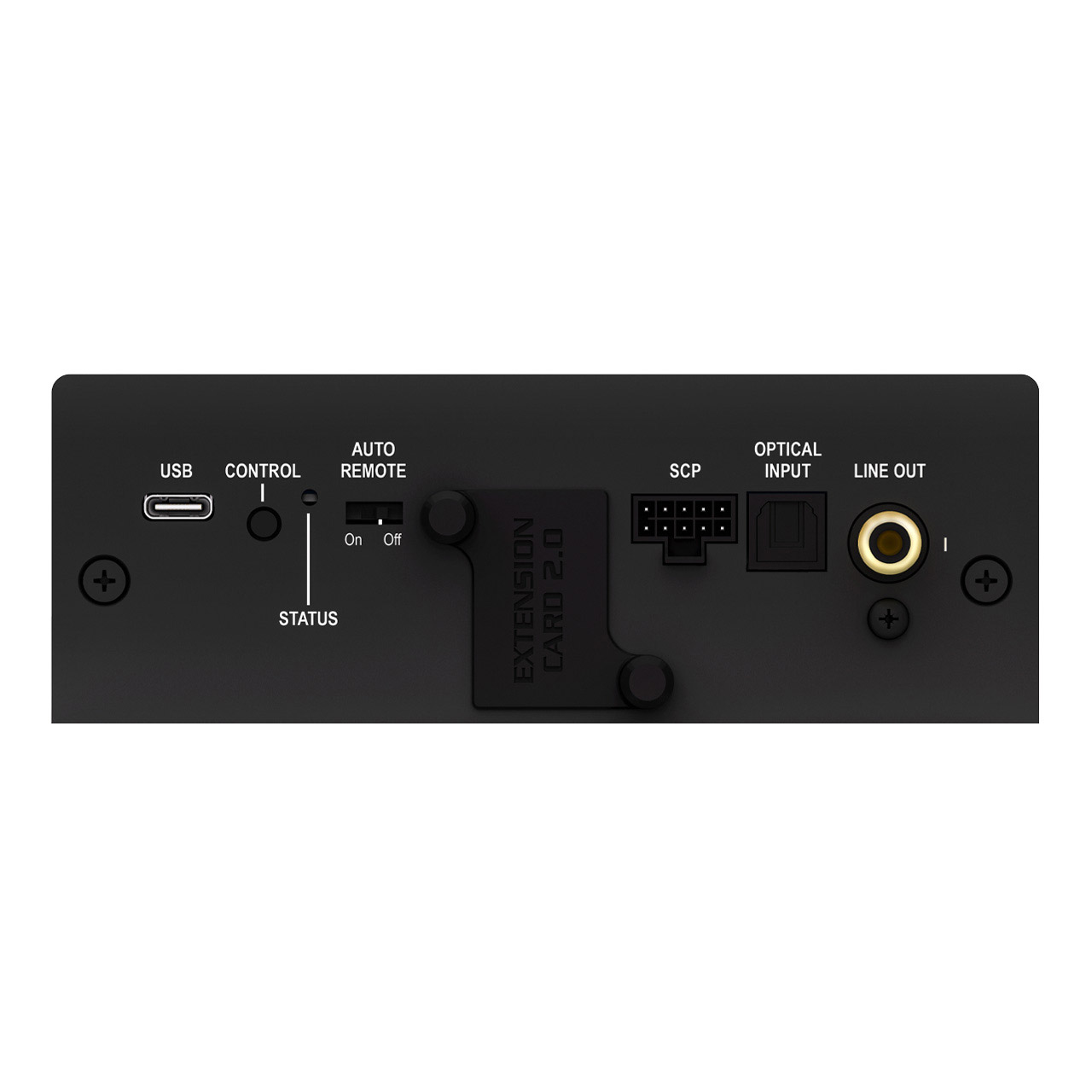

• Extension Card 2.0 Slot zur Integration zusätzlicher Schnittstellen wie Bluetooth® HD Audio, weiterer analoger Eingänge oder zukünftiger Signalquellen
• Optischer SPDIF-Eingang mit einer Abtastrate zwischen 12 und 96 kHz
• Mono Cinch-Ausgang für den Anschluss weiterer Verstärker z.B. eines Subwoofer Verstärkers wie dem MATCH UP 1FX
• Kompakter, zukunftssicherer SCP (Smart Control Port) für den Anschluss von Fernbedienungen und weiterem Zubehör
• Start-Stopp-fähiges Netzteil bis hinab zu 6 Volt Versorgungsspannung
• Einfache Konfiguration über intuitive DSP PC-Tool 6 Software inkl. VCP (Virtual Channel Processing) und TuneEQ

*Montageblech nicht passend für 1er Modelle der E-Serie

Spezielle Features:

Class GD Technologie
Audiotec Fischers einzigartiges Class GD Konzept vereint die Vorteile der Class G-Technologie mit dem Prinzip eines Class D Verstärkers.Daraus resultiert ein ungewöhnlich hoher Wirkungsgrad, der herkömmliche Class D-Verstärker nochmals übertrifft. Die Vorteile spielt das Class GD-Konzept bei kleiner und mittlerer Aussteuerung aus, indem die interne Versorgungsspannung der Leistungsstufen in Abhängigkeit von der Amplitude des Eingangssignals stufenweise variiert. Damit wird die mittlere, vom Verstärker erzeugte Verlustleistung drastisch reduziert.

ACO – Advanced 32 Bit CoProcessor
Die ACO-Plattform (Advanced CoProcessor) übernimmt sämtliche Steuerungs- und Kommunikationsaufgaben innerhalb des DSP-Systems. Sie sorgt für extrem schnelle Systemstarts, blitzschnelle Umschaltung zwischen bis zu zehn Sound Setups sowie eine reibungslose, verzögerungsfreie Datenkommunikation mit der DSP PC-Tool Software.

Darüber hinaus bildet ACO die Grundlage für zahlreiche Zusatzfunktionen – darunter unsere SFX-Soundeffekte wie „Augmented Bass Processing“ und „RealCenter“, Funktionen wie Dynamic Loudness Control (DLC) und Remote Tone Control (RTC) sowie einem kanalgetrennten Input EQ mit integriertem Advanced Input Signal Analyzer (AISA) zur einfachen Analyse und Korrektur von Eingangssignalen, die bereits ab Werk ein Equalizing beinhalten. ACO steht somit für maximale Performance, Flexibilität und Zukunftssicherheit.

Intelligenter Highlevel-Eingang ADEP.3
Moderne, ab Werk verbaute Autoradios werden bezüglich der Diagnose der angeschlossenen Lautsprecher immer intelligenter. Speziell die neueste Generation ist mit zusätzlichen Überwachungsfunktionen ausgestattet, sodass bei Anschluss eines zusätzlichen Verstärkers Fehlermeldungen oder gar Fehlfunktionen auftreten können. Der ADEP.3-Schaltkreis (Generation 3) erfüllt die neuesten Anforderungen moderner OEM-Autoradios und sorgt für eine fehlerfreie Integration. Gesteuert über die ACO-Plattform ist das System zukunftssicher ausgelegt und kann flexibel auf zukünftige Änderungen in den Diagnosesystemen von Werksradios reagieren. So wird maximale Kompatibilität mit nahezu allen OE-Radios gewährleistet – ganz ohne unnötige Belastung der Lautsprecherausgänge bei hohen Pegeln.

Power Save Modus
Der Power Save Modus dient zur Reduzierung der Leistungsaufnahme des Verstärkers (und ggf. zusätzlich angeschlossener Verstärker), wenn über einen bestimmten Zeitraum kein Musiksignal erkannt wird.
Wird der Power Save Mode aktiv, schalten sich die internen Verstärkerstufen sowie der Remote-Ausgang automatisch ab. Liegt anschließend wieder ein Musiksignal an, kehrt das Gerät innerhalb von ca. 2 Sekunden in den Normalbetrieb zurück.
Über die DSP PC-Tool Software kann die Abschaltverzögerung variiert bzw. komplett deaktiviert werden.

Start-Stopfähigkeit
Das Netzteil im MATCH UP 8DSP MK2 Verstärker stellt die interne Spannungsversorgung auch bei kurzfristigen Einbrüchen bis hinab zu 6 Volt sicher. Damit ist gewährleistet, dass der Verstärker auch beim Motorstart voll funktionsfähig bleibt.

DSP Features

TuneEQ
TuneEQ ist eine extrem flexible und besonders einfach zu bedienende Funktion zur automatisierten Frequenzgangkorrektur. Eine einzige Messung pro jeweiligem Audiokanal bzw. Kanalpaar mit einem geeigneten Messmikrofon (wie z.B. unserem AMI Tuning Kit) reicht aus, damit TuneEQ die Equalizer selbständig und präzise an die gewünschte Referenzkurve anpassen kann. TuneEQ nutzt dabei den gesamten Funktionsumfang des parametrischen Equalizers, einschließlich der Mittenfrequenz, des Q-Faktors und der Verstärkung. Und weil die dafür erforderlichen, hochkomplexen Rechenoperationen im Hintergrund ablaufen, spart man beim Sound-Tuning mit TuneEQ auch noch eine Menge Zeit.

RealCenter
Die „RealCenter“-Funktion ist ein proprietärer Algorithmus von Audiotec Fischer, der die monauralen Informationen des linken und rechten Frontkanals hervorhebt, um ein einzigartiges Centersignal zu erzeugen. Im Gegensatz zu üblichen Verfahren, bei dem lediglich die Kanäle aufsummiert werden, kommt hier zusätzlich eine dynamische Steuerung des Centersignals durch den stereophonen Informationsgehalt des linken und rechten Kanals hinzu. Das bedeutet, dass der Centerkanal kein Signal wiedergibt, wenn ausschließlich der linke oder nur der rechte Kanal ein Audiosignal liefert. Bei üblichen Algorithmen wäre in diesem Fall der Centerkanal lediglich um 6 dB leiser. Audiotec Fischers „RealCenter“ ermöglicht somit eine einmalige, breitgefächerte Bühnenabbildung – und das für Fahrer und Beifahrer gleichermaßen optimal! Die Nachteile eines herkömmlichen Centerkanals, wie beispielsweise eine aufdringliche, enge räumliche Klangdarstellung gehören somit endlich der Vergangenheit an.

Augmented Bass Processing
Audiotec Fischers proprietäres „Augmented Bass Processing“, bestehend aus den zwei revolutionären Sound-Features: „Dynamic Bass Enhancement“ und „SubXpander“. Diese sind speziell dafür entwickelt worden, die Basswiedergabe von Subwoofern dramatisch zu verbessern.
„Dynamic Bass Enhancement“ kombiniert in genialer Weise maximales Tiefbassfundament und hohen Maximalschalldruck – unabhängig von der gehörten Musikrichtung oder den Klangeinstellungen im Radio. In Abhängigkeit vom Eingangssignal verstärkt „Dynamic Bass Enhancement“ einerseits den unteren Frequenzbereich und variiert andererseits die Grenzfrequenz des Subsonic-Filters. Das Resultat ist eine wesentlich kraftvollere, tiefere Basswiedergabe bei kleinen und mittleren Lautstärken ohne Gefahr zu laufen, den Subwoofer bei hohen Lautstärken mechanisch oder elektrisch zu überlasten. Es ist schlicht faszinierend, welche Bass-Performance plötzlich möglich ist.
Wer den Tieftonbereich noch etwas tiefer und „schwärzer“ haben möchte, kann zusätzlich den „SubXpander“ aktivieren. Hier werden zu den Grundtönen im Frequenzbereich zwischen 50 und 100 Hz zusätzlich subharmonische Töne hinzu gemischt.

Technische Daten

Power RMS  ≤ 1% THD+N   - @ 4 Ohm Kanal A - F: 65 Watt (min. 3 Ohm*)
Kanal G - H: 75 Watt (min. 3 Ohm*) - @ 2 Ohm Kanal G - H: 125 Watt - @ 1 Ohm -  - gebrückt an 4 Ohm -  - gebrückt an 2 Ohm -  Max. Leistung pro Kanal** Kanal A - F: bis zu 80 Watt RMS @ 4 Ohm
Kanal G - H: bis zu 90 Watt RMS @ 4 Ohm

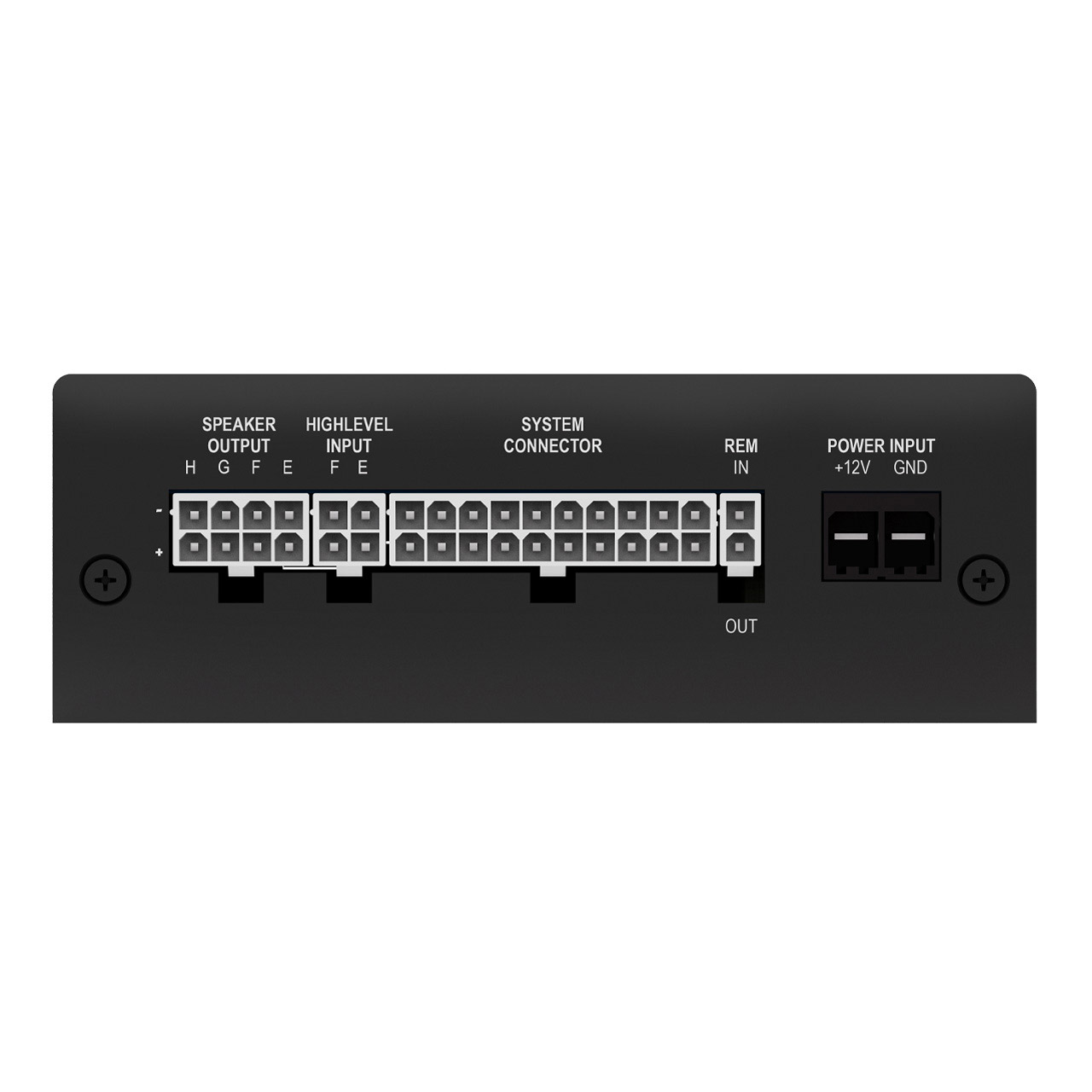

Kanal G - H: bis zu 160 Watt RMS @ 2 Ohm Verstärkertechnologie Class GD Eingänge 6 x Hochpegel-Lautsprechereingang
1 x Optisch SPDIF (12 - 96 kHz)
1 x Extension Card 2.0 Eingangsempfindlichkeit 2,8 - 11 Volt Eingangsimpedanz Cinch -  Eingangsimpedanz Highlevel 9 - 33 Ohm mit ADEP.3 Ausgänge 8 x Lautsprecherausgang
1 x Cinch
1 x Remote Out Ausgangsspannung Cinch 3 Volt RMS Frequenzbereich 15 Hz - 22.000 Hz DSP Auflösung 64 Bit DSP Rechenleistung 295 MHz (1,2 Mrd. MAC Operationen/Sekunde) Abtastrate 48 kHz DSP Typ Audio Signalprozessor Signalwandler A/D: BurrBrown
D/A: BurrBrown Signal- / Rauschabstand Digitaleingang 104 dB (A-bewertet) Signal- / Rauschabstand Analogeingang 100 dB (A-bewertet) Klirrfaktor (THD @ 1 kHz, 1 W an 4 Ohm) < 0,015 % Klirrfaktor (THD+N @ 1 kHz, 1 W an 4 Ohm) < 0,02 % Klirrfaktor (THD @ 100 Hz, 1 W an 4 Ohm) - Klirrfaktor (THD+N @ 100 Hz, 1 W an 4 Ohm) - Betriebsspannung 10,5 - 18 Volt (max. 5 Sek. bis hinab zu 6 Volt) Leistungsaufnahme DC 12 V ⎓ 40 A max. Leerlaufstromaufnahme 380 mA Max. Remote-Ausgangsstrom 500 mA Betriebstemperaturbereich -40° C bis +70° C Sicherung 1 x 25 A LP-Mini-Stecksicherung Zusätzliche Features Class GD-Technologie mit dynamisch geregeltem Netzteil, 32 Bit CoProcessor, ADEP.3-Schaltkreis, Start-Stop-Fähigkeit, Smart Control Port, USB-C, Auto Remote-Schalter Abmessungen (H x B x T) 46 x 130 x 153 mm

* Gleichstromwiderstand min. 3,0 Ohm
** In typischen Mehrkanal-Anwendungen

Kompatibilität

Kompatibel für BMW E & F sowie G30 / G31 (vor Facelift Modelle) mit BMW HiFi Soundsystem (Option 676), ausgeschlossen Modelle mit RAM-Modul (Fahrzeuge ab 09/2019). Montageblech nicht passend für 1er Modelle der E-Serie.

Lieferumfang

• 1 x MATCH UPGRADE Verstärker UP 8BMW MK2
• 1 x BMW HiFi Plug & Play-Anschlusskabel
• 1 x BMW-spezifisches Montageblech & -material
• 1 x Power Input-Stecker
• 1 x USB-Kabel
• 1 x Bedienungsanleitung
