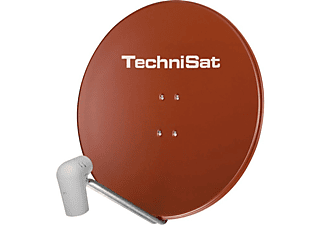

Der 85 cm große Offset-Spiegel besteht aus erstklassigem, beidseitig pulverbeschichtetem Aluminium. Die zugehörige AZ/EL-Halterung wird ebenfalls aus hochwertigem Aluminium hergestellt. Sämtliche Schrauben und Unterlegscheiben sind aus Edelstahl. Durch den Einsatz dieser Werkstoffe ist die Außenanlage ausgesprochen langlebig und absolut witterungsbeständig.
Die Befestigung der Schüssel an der komplett vormontierten AZ/EL-Halterung ist aufgrund spezieller Langlöcher leicht durchzuführen. Die Schüssel wird einfach eingehakt und festgeschraubt.
Die Empfangselektronik der Außenanlage wird vor den Einflüssen der Witterung durch ein spezielles TechniSat Wetterschutzgehäuse bewahrt. Dieses Gehäuse wird auf die AZ/EL-Halterung gesteckt und mit einer Schraube fixiert. Durch Abnahme des unteren Gehäuseteils kann der Kabelanschluss am LNB ohne weiteres vorgenommen werden.
Die Antennenschüssel ist in verschiedenen Farben erhältlich, so dass die Außenanlage passend zur Umgebung ihres Aufstellortes ausgewählt werden kann.
Allgemeine Merkmale:
- Material: Aluminium
- Materialstärke: 1.6 mm
- Beschichtung: beidseitig pulverbeschichtet
Ausgangsfrequenzbereich:
- Unterer Frequenzbereich: 950 ... 1950 MHz
- Oberer Frequenzbereich: 1100 ... 2150 MHz
Eingangsfrequenzbereich:
- Unterer Frequenzbereich: 10.7 ... 11.7 GHz
- Oberer Frequenzbereich: 11.7 ... 12.75 GHz
LNB:
- Spannungsversorgung vertikal: 11,5 - 14,5 V
- Spannungsversorgung horizontal: 16 - 19 V
LOF:
- Unterer Frequenzbereich: 9.75 GHz ± 3MHz
- Oberer Frequenzbereich: 10.6 GHz ± 3MHz
Rauschmaß:
- Unterer Frequenzbereich: 0.6 dB max.
- Oberer Frequenzbereich: 0.6 dB max.
Technische Daten:
- Nennmaß: 0.85 m
- 0.67x F/D
- G/T: 17.2 dB/K
- Offsetwinkel: 21 °
- Gewinn: 38.2 dBi @11,3 GHz
- Mast Ø: 65 mm max.
- Feedaufnahme: für UNYSAT-Universal-LNB
Top Ausstattung
- 1 bis viele Teilnehmer
- 1 Orbitposition (z.B. Astra 19,2° Ost)
- Optimal für Wand- und Dachmontage
- Zum Vielteilnehmer-Empfang sind je nach Wunsch TechniSat-Verteilelemente notwendig
Lieferumfang:
- DigitalSat-Antenne SATMAN 850
- AZ/EL-Halterung
- LNB im Wetterschutzgehäuse
- Schrauben
- Montageanleitung
